MesajSubiect: Antene pentru emisie-receptie   Sam Dec 26 2009, 12:49

Antena fir lung (long-wire)

Aceasta antena este cea mai simpla antena folosita de radioamatori. Ea incepe la punctul de racordare dinspre transceiver si se termina la capatul opus. Antena long-wire radiaza pe toata lungimea ei, astfel ducand la pierderi ,deoarece la ducerea antenei pe linga un zid sau alte corpuri, o parte din puterea de radiofrecventa este absorbita de ele. Astfel pentru rezultate bune antena nu trebuie sa faca curburi sau unghiuri mai mici de 120-130 de grade si pe cat posibil sa mearga in linie dreapta, intinsa spre capatul opus la locul de ancorare. Firul trebuie ancorat, iar aceasta ancorare reprezinta o sprijinire a firului prin trecerea acestuia doar printr-un izolator bun care schimba directia antenei, astfel forma la suspendare aduce foarte mult cu litera ,,L'' rasturnat si mai alungit.
Cu toata simplitatea sa, antena ,,fir lung,, are o directivitate pronuntata, iar castigul sau creste odata cu numarul de jumatati de lungime de unda. O antena in lambda are un castig de numai 0,5dB, dar o antena cu o lungime de 8 lambda are un castig de 6,2dB.

Avantaje:
-largime de banda destul de mare
-antene ieftine
-pronuntat efect directiv

Dezavantaje:
-necesita mult loc de instalare

Lungimea antenei se calculeaza cu formula:
L=150 (N-0,05) / f
L-reprezinta lungimea antenei si se masoara in metri
N-este numarul ales de lambda pe 2
f- este frecventa de rezonanta



Antena multibanda W3DZZ

Aceasta antena este un dipol alimentat cu un cablu coaxial fara despozitive de adaptare. Dipolul este excitat pe o frecventa de baza si armonicele acesteia, spre capatul dipolului sant intercalate circuite oscilante, care sant astefl construite pentru ca dipolul in semiunda sa poata rezona in gama de 40m. In gama de 80m aceste circuite functioneaza ca o inductanta, lungind dipolul, iar in benzile superioare se comporta ca o capacitate.
Antena este formata din patru segmente radiante perechi. Intre segmente se monteaza cate un circuit oscilant format dintr-o bobinade 8,3uH si un condensator de 60pf.
Antena alimentata cu un cablu coaxial de 75ohm cu lungimea de 25,60m functioneaza bine in gamele de 80,40 si 15m. Pentru gama de 20m cablul trebuie sa aiba o lungime de 31,10m. Deci se va lucra cu un cablu de 25,60m pentru cele trei game si se va adauga cu ajutorul unei mufe inca 4,50m de cablu pentru banda de 20m.

Avantaje:
-lucreza pe mai multe game
Dezavantaje:
- nu este indicata pentru vanatori de DX-uri



Antenele verticale

Antenele verticale sunt cele mai ,,economice,, din punct de vedere al locului de instalare. Cea mai raspindita antena verticala este Ground plane care cu toate ca are o diagrama de radiatie circulara prezinta si castig si da rezultate bune pentru vanatori de DX. Una din cele mai bune forme constructive ale acestei antene are radiatorul vertical in 5 lambda/8. Antenele verticale au dezavantajul cerintei unei foarte bune prize de pamint. Aceasta se poate inlocui cu asanumita contragreutate formata din plasa de sarma sau insusi acoperisul metalic al casei.


Antena HB9CV

Acesta schema de antena a fost testata de amicul meu YO2MHO (Fery) din Timisoara, cu rezultate bune. Pentru cei care doresc sa realizeze aceasta antena pot obtine mai multe informatii la adersa: yo2_fery@yahoo.com

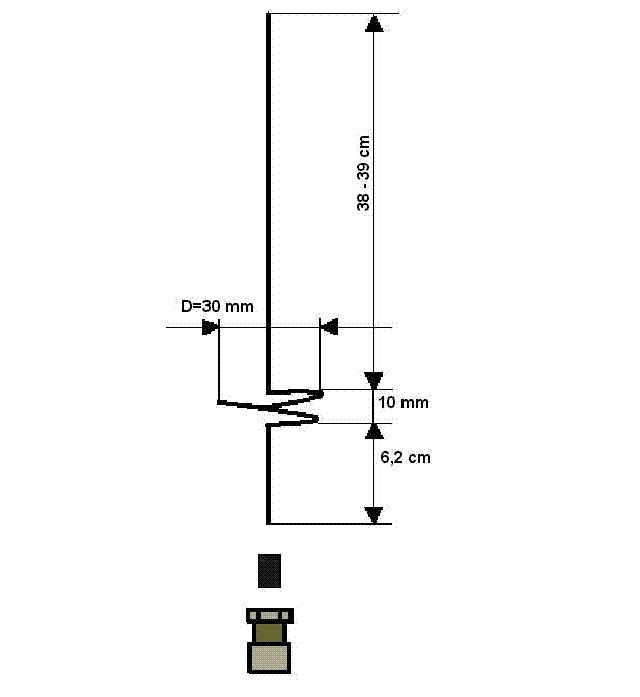

Antena DualBand-2m/70cm

In banda de 2m functioneaza ca 1/4 lambda, iar in banda de 70cm functioneaza ca 5/8 lambda.
Pentru a construi aceasta antena avem nevoie de 80 cm de sârmă din oţel inoxidabil de 1,5 mm.
Se va taia putin cate putin din antena incepinad din varful acesteia pina ce aceasta va rezona in mijlocul benzi de 145Mhz.


Ultima editare efectuata de catre Admin in Mar Ian 12 2010, 11:29, editata de 1 ori
